Concreto e alvenaria. NBR de ponta a ponta.

Calcule
o prédio inteiro.

Da forma lançada à prancha na escala — pórtico com P-Δ, NBR 6118 e NBR 16868 no mesmo modelo.

Baixar grátis

macOS & Windows · R$ 0, para sempre · open source MIT

▶
Lance. Calcule. Imprima.Três verbos · um app de 3 MB · sem módulo à parte
 Veja um exemplo

O que entra, o que sai

Uma forma entra.
Um projeto sai.

Escolha um elemento. Veja o que o HyperFrame devolve.

Escolha um exemplo

O que você lança

O que o HyperFrame devolve

Exemplos ilustrativos, com valores arredondados. O memorial cita o § de cada conta.

Dentro do HyperFrame

É aqui que
tudo se resolve.

Um editor, um modelo, todas as normas. Sem módulo à parte, sem versão paga.

  1. 1
    Lance a forma.

    Eixos, pilares, vigas em polilinha, lajes de contorno automático — e paredes de alvenaria no mesmo gesto. Importe o DXF do arquiteto por baixo.

  2. 2
    Rode o pórtico.

    Pórtico espacial, diafragma rígido, 19 combinações automáticas e P-Δ iterativo. A análise roda em segundo plano — o app não trava.

  3. 3
    Imprima.

    Armação executiva, carimbo ABNT, PDF vetorial na escala e DXF R12 de volta pro AutoCAD.

Undo ilimitado · pavimentos independentes · verificação de consistência antes do cálculo.

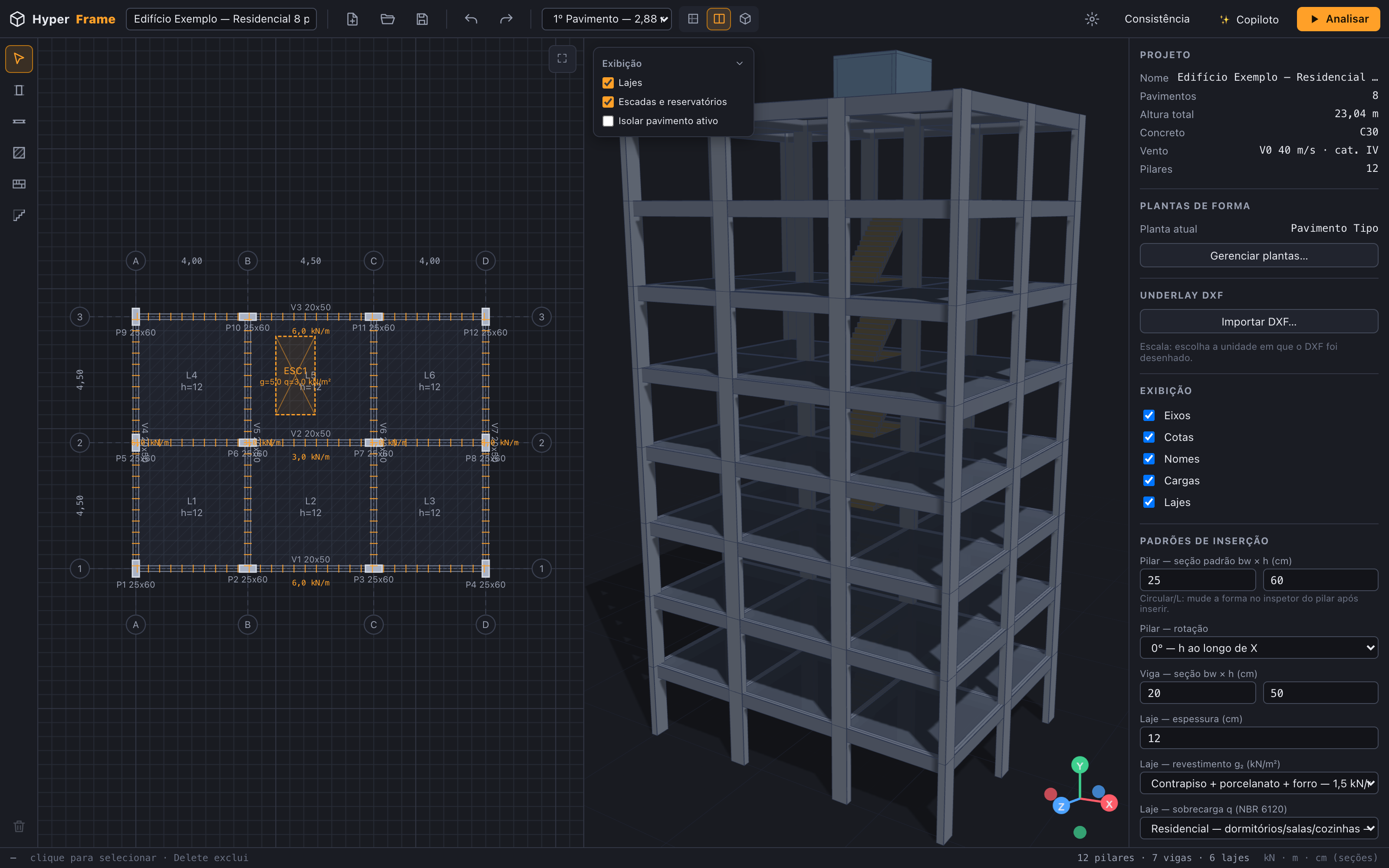

App desktop do HyperFrame com planta 2D e modelo 3D lado a lado, projeto de exemplo aberto.
App desktop · projeto de exemplo · v0.2.51 · NBR 6118:2023

Cada norma.
Cada parágrafo.

Vigas, pilares, lajes, paredes, sapatas — com o § citado ao lado de cada conta.

Concreto · NBR 6118:2023

Dimensionamento
rastreável.

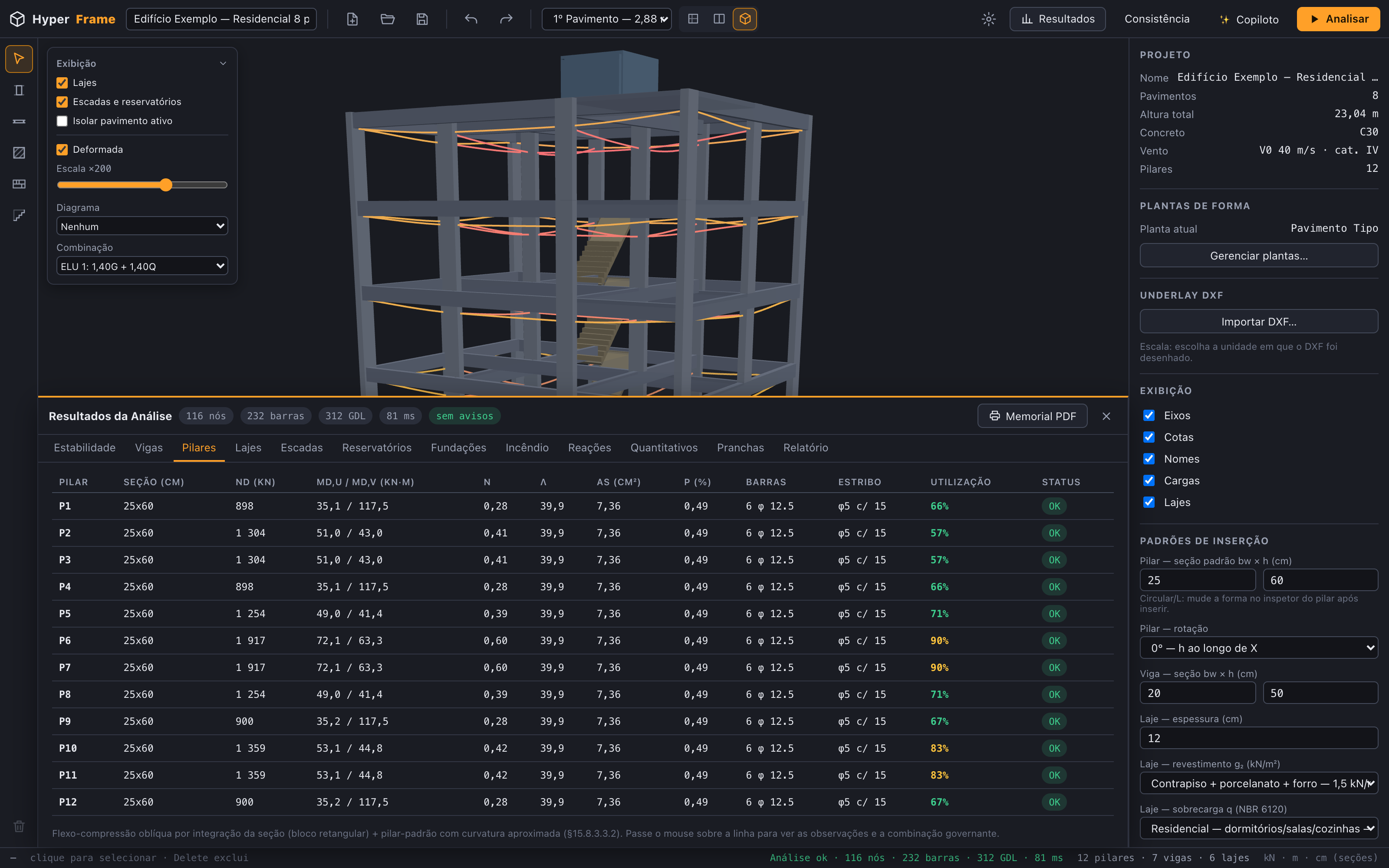

Flexão, cisalhamento, torção, fissuração e flecha. Punção fechada até o contorno C″, seção T automática nos positivos, pilares em flexo-compressão oblíqua real.

Memorial · V1 · combinação ELU 3

§17.3.1Flexão As 8,8 ≥ As,mín 1,9 cm²✓
§17.4.2Cisalhamento VSd 126 ≤ VRd2 412 kN✓
§17.3.3Fissuração wk 0,21 ≤ 0,3 mm✓
§17.3.2Flecha diferida 11 ≤ L/250 = 24 mm✓
§18.3.2Ancoragem no apoio ℓb 31 > 25 cm disponívelgancho
5 verificações · 1 ajuste proposto · § no memorial e no código
Cada linha do memorial cita o parágrafo — inclusive quando reprova

Alvenaria · NBR 16868

Parede como
elemento.

Grupos com aberturas, fpk por pavimento direto pro fornecedor e elevação bloco a bloco com vergas, contravergas e cinta. Torre sobre pilotis: a parede morre na viga e o pórtico sente.

CINTA DE RESPALDO VERGA CONTRAVERGA JANELA 1,20 × 0,60 1ª FIADA · 2ª FIADA · AMARRAÇÃO ½ BLOCO · M-20 14 × 19 × 39
graute + armaduraverga · contraverga · cintablocofpk 8 MPa · 42 blocos + 6 meios
Elevação gerada da parede lançada — vai pra prancha e pro quantitativo

Fundações · NBR 6122

Do SPT
à armadura.

Sapatas, blocos de 1 a 16 estacas pelas bielas do CEB, viga alavanca na divisa, radier e muro de arrimo — com molas de apoio estimadas do boletim de sondagem que você digita.

Boletim SPT · furo SP-02 · cota de apoio −1,50 m

1 m4
2 m6
3 m9
4 m12
5 m15
6 m18
7 m22
σ adm0,20 MPa
Sapata P31,60 × 1,60
Mola de apoio32 MN/m
NSPT médio no bulbo → tensão admissível → dimensão, armadura e mola no pórtico

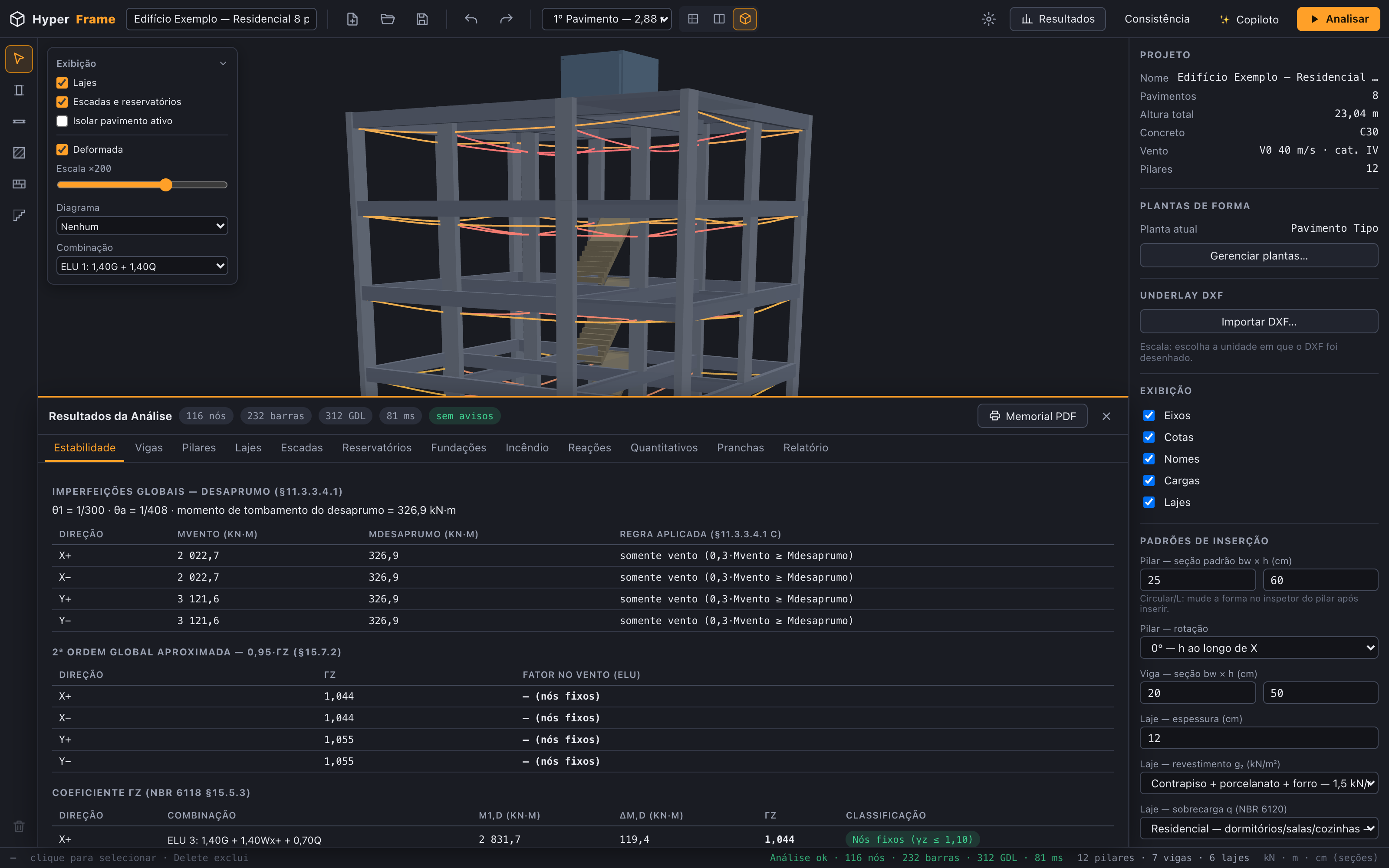

Segunda ordem.
De verdade.

P-Δ · vento 90° · deslocamento de topo

Quatro iterações. Convergiu.

it. 121,4 mm
it. 224,0 mm
it. 324,6 mm
it. 424,7 mm
Δ final 24,7 mm · variação 0,3 % · γz = 1,18 conferido (±10 %) · limite 1,30 · 8 pavimentos
P-Δ iterativo
Forças fictícias por direção até convergir. γz validado a ±10 %.
Vento NBR 6123
S1 · S2 · S3, Ca da Figura 4 digitalizada, desaprumo global e excentricidade de 7,5 % torcendo o diafragma.
Sismo NBR 15421
Análise modal, espectro de projeto, cortante na base e drifts pavimento a pavimento nas duas direções.
Vibração §23.3
Frequência própria do piso contra o limite por uso — o piso que passa na flecha mas vibra, pego antes da obra.
Pranchas · PDF vetorial · DXF R12

O projeto só existe
quando imprime.

Vigas com cortes pelo diagrama real.
Pilares com emendas e arranques.
A cota do carimbo é a cota do papel.

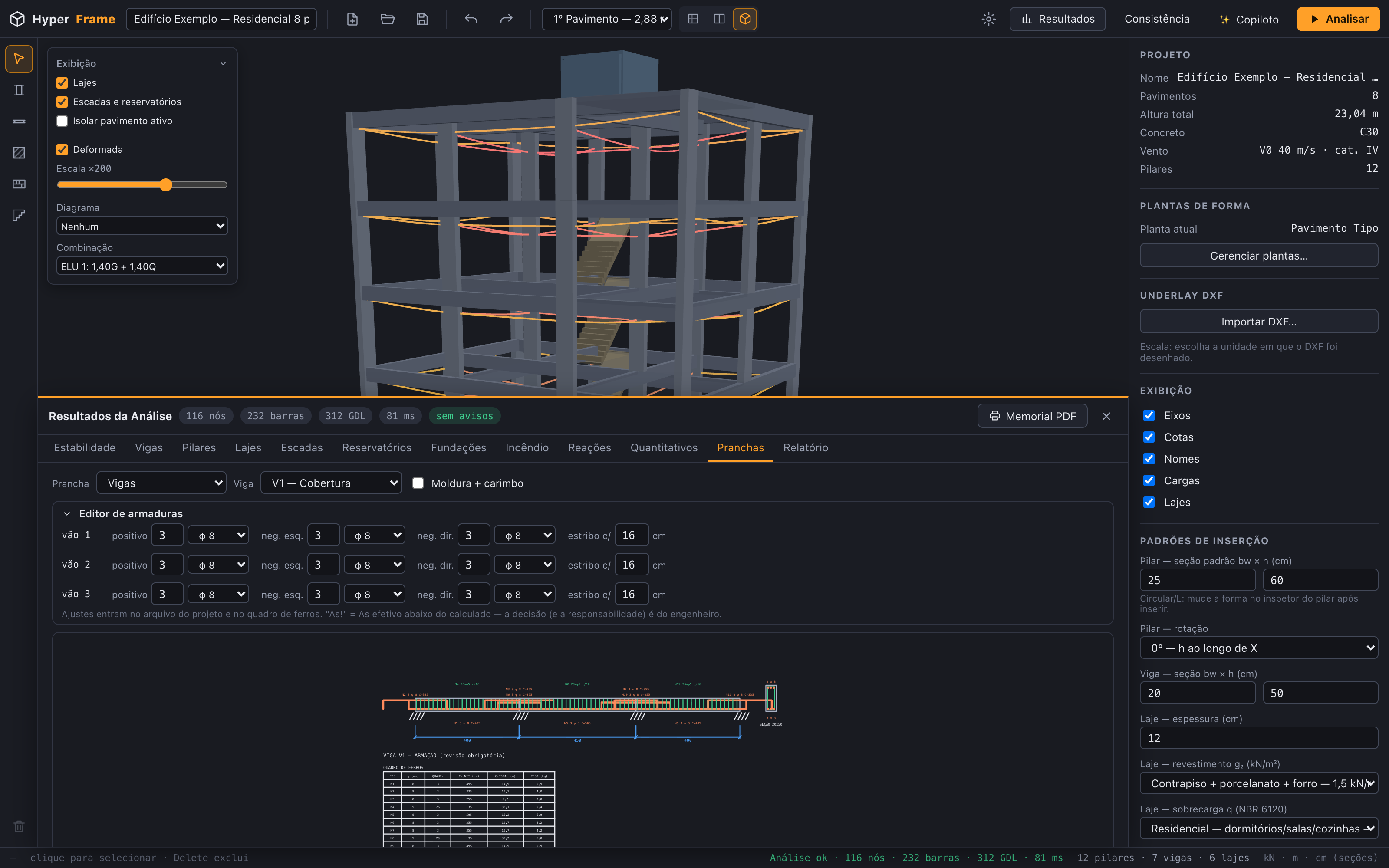

Prancha executiva A1 com armação de vigas e carimbo ABNT.
Prancha A1 · 1:50
Elevação executiva de pilares com emendas e arranques.
Pilares em elevação

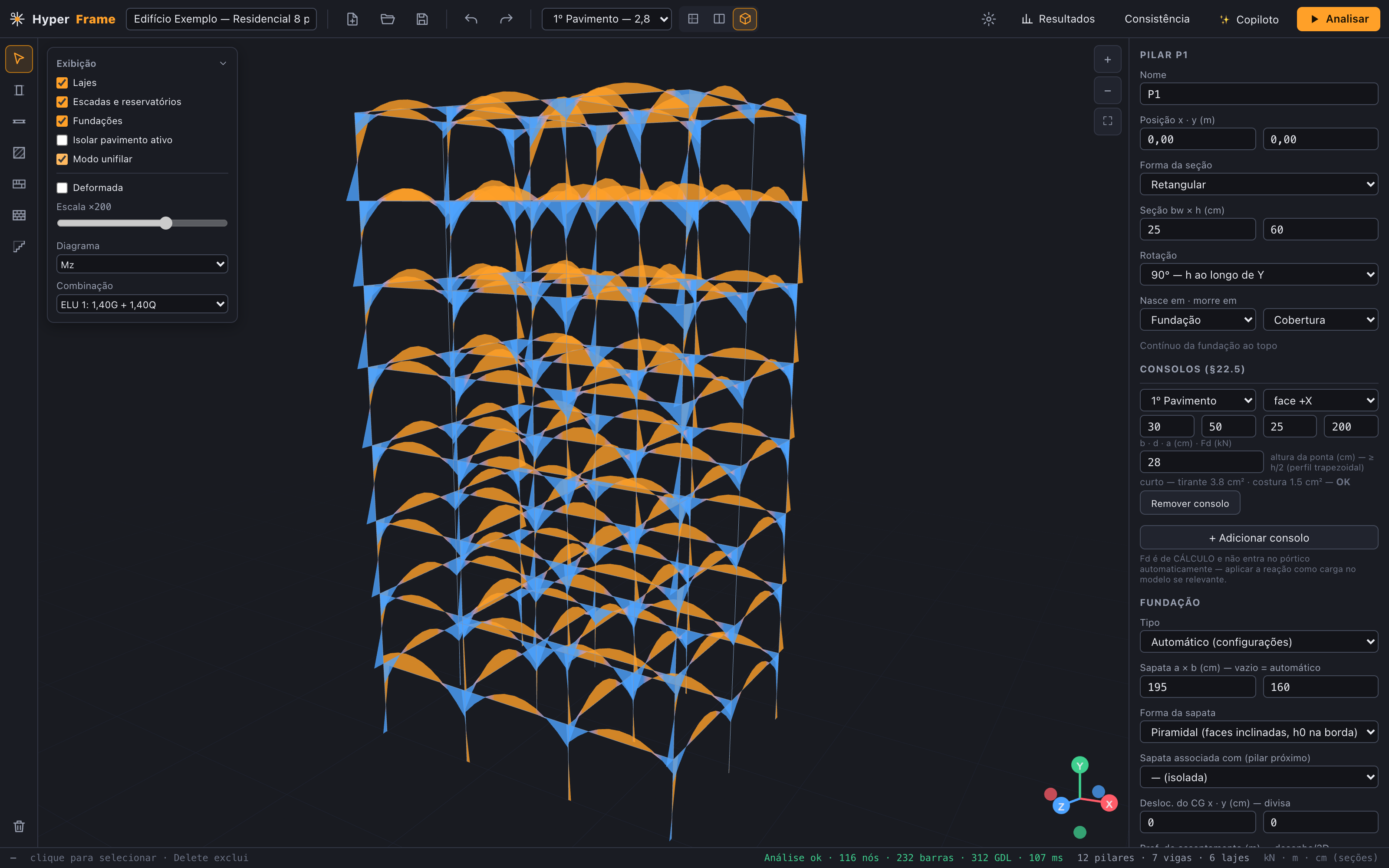

Modelo unifilar com diagramas de esforços nas barras.
Diagramas na barra

Capturas reais do app · projeto de exemplo · teste com a régua na primeira prancha

Copiloto · você aprova. Sempre.

Um assistente
que pede licença.

“Aumenta essa viga pra 19×60 e recalcula.” O Copiloto lê o projeto, propõe o diff e espera o seu OK. Nada muda sem você.

Código aberto. Pode conferir.
Onde o Copiloto roda

Nada sai da sua máquina.

Aponte pra um modelo local via Ollama e o projeto inteiro fica no seu computador. A velocidade depende do seu hardware.

Toda proposta vira um antes/depois; o cálculo roda de novo só depois do seu aceite.

Ferramentas diferentes.
Trade-offs reais.

O HyperFrame roda em Mac, é aberto e junta concreto e alvenaria no mesmo modelo. Os tradicionais têm décadas de validação em obra. Eis onde as coisas estão.

Role a tabela para o lado →

HyperFrame e alternativas tradicionais · revisado em setembro de 2026
O que importa pra vocêHyperFrameTradicional ATradicional B
PreçoR$ 0, para sempreR$ dezenas de milharesR$ milhares por ano
Código abertoSim · MITNãoNão
macOS nativoSimNãoNão
Alvenaria estruturalNo mesmo modeloMódulo à parteProduto à parte
Copiloto de IASim · inclusive offlineNão anunciadoNão anunciado
Validação em obraEm andamentoDécadasDécadas

“Não anunciado” significa que não encontramos nas páginas públicas do produto, não que seja impossível. Recursos e preços variam por plano.

A validação cruzada do HyperFrame com softwares tradicionais está em andamento e será publicada no repositório.

Grátis · MIT · sem cadastro

Um download de 3 MB.
Sem licença, sem conta, sem telemetria.

Tem um prédio?
Calcule.

Baixar para macOS Baixar para Windows
macOS · Apple Silicon
v0.2.51
sha256 d90070f3…b98c
⊞ Windows 10/11 · x64
v0.2.51
sha256 57000608…1ed3

Instala em um minuto — depois siga o tutorial passo a passo (ou o PDF). Anterior: v0.2.50 ↓ · todas as versões.
macOS avisou que o app “está danificado”? É a proteção padrão para apps fora da App Store: rode xattr -cr /Applications/HyperFrame.app no Terminal, ou Ajustes → Privacidade e Segurança → “Abrir Assim Mesmo”.

E tem mais a caminho.

AUR · winget · Homebrew Em breve

Validação cruzada Em andamento

Ler a Edição 2026

Algumas coisas
que você vai perguntar.

É gratuito mesmo? Qual a pegadinha?

Não tem: 100 % gratuito e open source (MIT), decisão permanente do projeto. Sem licença, sem conta, sem telemetria escondida.

Roda no meu Mac?

Nativamente — Apple Silicon, sem máquina virtual. É o único software estrutural focado em normas brasileiras que roda em macOS. Windows 10/11 também, claro.

Preciso de internet?

Não. Modelagem, análise, dimensionamento e pranchas rodam na sua máquina. O Copiloto é opcional e pode usar um modelo local via Ollama.

Posso migrar do software que uso hoje?

Importe o DXF da arquitetura e relance a forma em minutos — o editor foi feito pra isso. O modelo de dados é aberto (JSON documentado); seus projetos nunca ficam reféns.

Posso confiar nos resultados?

Cada módulo de norma tem testes com âncoras calculadas à mão (426 hoje) e o § citado no código. A validação cruzada com softwares tradicionais está em andamento e será publicada no repositório. Engenheiro confere engenheiro.

Onde está o código?

Em github.com/candidoalfilho/hyperframe. A primeira contribuição externa — o modo unifilar 3D — já foi mergeada com crédito de co-autoria. Issues e PRs são bem-vindos.
